实时时钟芯片 DS1302

image-20260114233806598

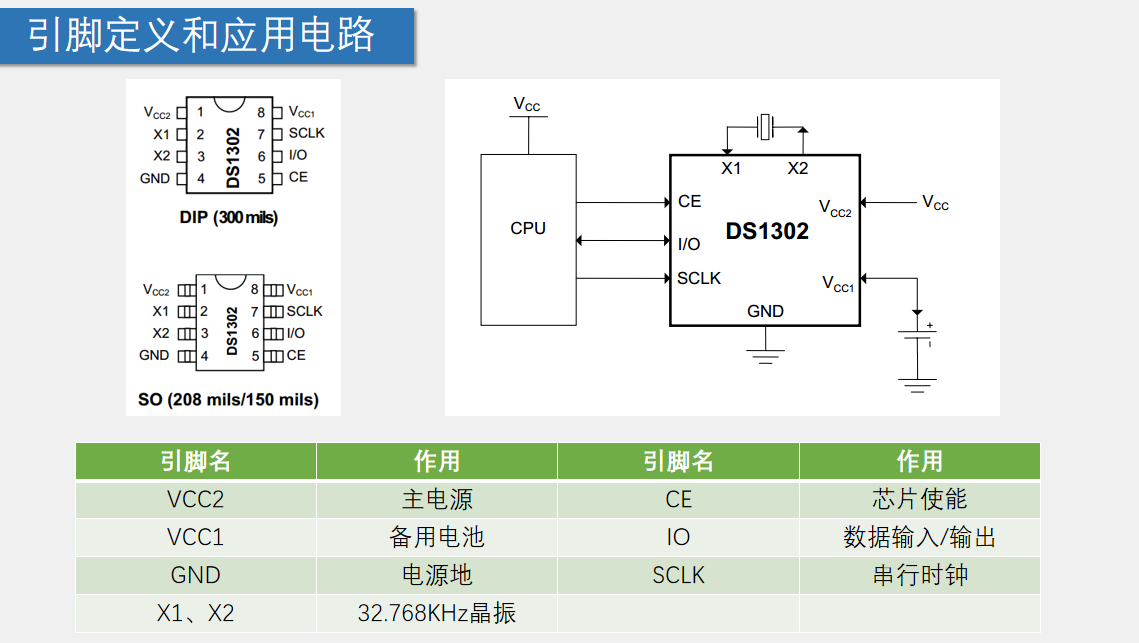

image-20260114233833923

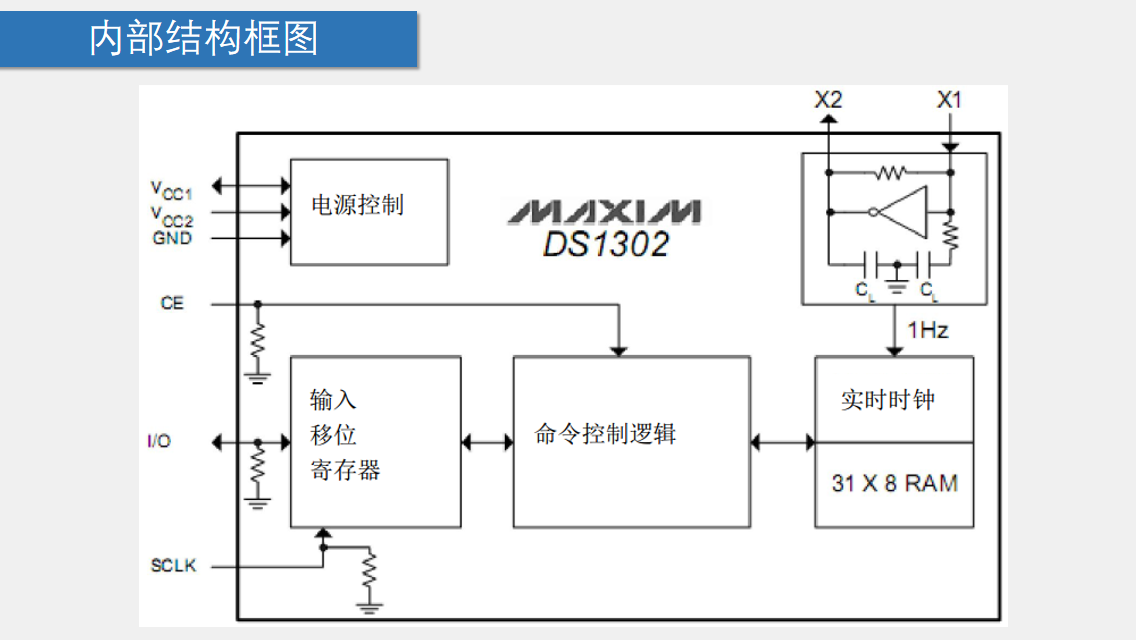

image-20260114233858854

image-20260114233928046

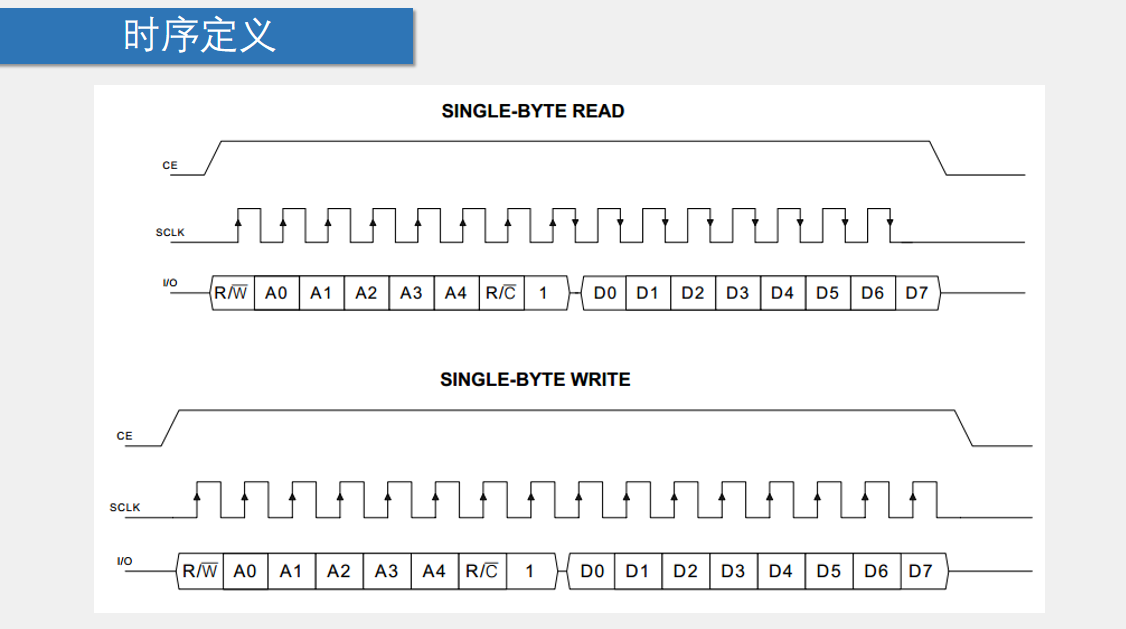

image-20260114233950326

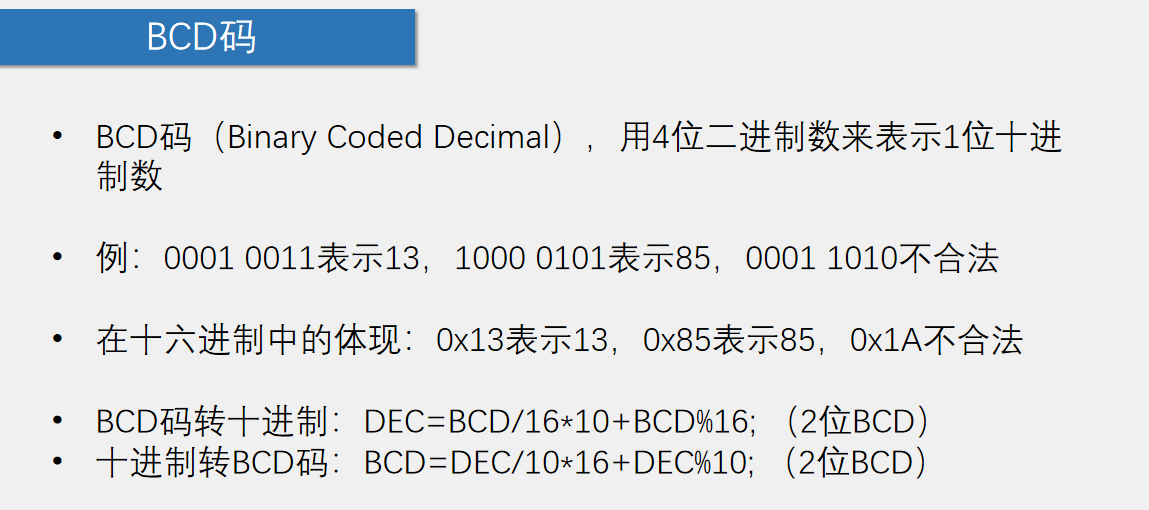

image-20260114234018541

DS1302时钟

main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"void main()
{LCD_Init();DS1302_Init();LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示LCD_ShowString(2,1,"  :  :  ");DS1302_SetTime();//设置时间while(1){DS1302_ReadTime();//读取时间LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒}
}

DS1302.c

#include <REGX52.H>#include <REGX52.H>//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			  0x8E//时间数组，索引0~6分别为年、月、日、时、分、秒、星期
unsigned char DS1302_Time[]={26,1,14,22,38,55,3};/*** @brief  DS1302初始化* @param  无* @retval 无*/
void DS1302_Init(void)
{DS1302_CE=0;DS1302_SCLK=0;
}/*** @brief  DS1302写一个字节* @param  Command 命令字/地址* @param  Data 要写入的数据* @retval 无*/
void DS1302_WriteByte(unsigned char Command,Data)
{unsigned char i;DS1302_CE=1;for(i=0;i<8;i++){DS1302_IO=Command&(0x01<<i);DS1302_SCLK=1;DS1302_SCLK=0;}for(i=0;i<8;i++){DS1302_IO=Data&(0x01<<i);DS1302_SCLK=1;DS1302_SCLK=0;}DS1302_CE=0;
}/*** @brief  DS1302读一个字节* @param  Command 命令字/地址* @retval 读出的数据*/
unsigned char DS1302_ReadByte(unsigned char Command)
{unsigned char i,Data=0x00;Command|=0x01;	//将指令转换为读指令DS1302_CE=1;for(i=0;i<8;i++){DS1302_IO=Command&(0x01<<i);DS1302_SCLK=0;DS1302_SCLK=1;}for(i=0;i<8;i++){DS1302_SCLK=1;DS1302_SCLK=0;if(DS1302_IO){Data|=(0x01<<i);}}DS1302_CE=0;DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错return Data;
}/*** @brief  DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中* @param  无* @retval 无*/
void DS1302_SetTime(void)
{DS1302_WriteByte(DS1302_WP,0x00);DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10); //十进制转BCD码后写入DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);DS1302_WriteByte(DS1302_WP,0x80);
}/*** @brief  DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中* @param  无* @retval 无*/
void DS1302_ReadTime(void)
{unsigned char Temp;Temp=DS1302_ReadByte(DS1302_YEAR);DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取Temp=DS1302_ReadByte(DS1302_MONTH);DS1302_Time[1]=Temp/16*10+Temp%16;Temp=DS1302_ReadByte(DS1302_DATE);DS1302_Time[2]=Temp/16*10+Temp%16;Temp=DS1302_ReadByte(DS1302_HOUR);DS1302_Time[3]=Temp/16*10+Temp%16;Temp=DS1302_ReadByte(DS1302_MINUTE);DS1302_Time[4]=Temp/16*10+Temp%16;Temp=DS1302_ReadByte(DS1302_SECOND);DS1302_Time[5]=Temp/16*10+Temp%16;Temp=DS1302_ReadByte(DS1302_DAY);DS1302_Time[6]=Temp/16*10+Temp%16;
}

DS1302.h

#ifndef __DS1302_H__
#define __DS1302_H__//外部可调用时间数组，索引0~6分别为年、月、日、时、分、秒、星期
extern unsigned char DS1302_Time[];void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command,Data);
unsigned char DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);#endif

LCD1602.c

#include <REGX52.H>//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0//函数定义：
/*** @brief  LCD1602延时函数，12MHz调用可延时1ms* @param  无* @retval 无*/
void LCD_Delay()
{unsigned char i, j;i = 2;j = 239;do{while (--j);} while (--i);
}/*** @brief  LCD1602写命令* @param  Command 要写入的命令* @retval 无*/
void LCD_WriteCommand(unsigned char Command)
{LCD_RS=0;LCD_RW=0;LCD_DataPort=Command;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602写数据* @param  Data 要写入的数据* @retval 无*/
void LCD_WriteData(unsigned char Data)
{LCD_RS=1;LCD_RW=0;LCD_DataPort=Data;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602设置光标位置* @param  Line 行位置，范围：1~2* @param  Column 列位置，范围：1~16* @retval 无*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{if(Line==1){LCD_WriteCommand(0x80|(Column-1));}else if(Line==2){LCD_WriteCommand(0x80|(Column-1+0x40));}
}/*** @brief  LCD1602初始化函数* @param  无* @retval 无*/
void LCD_Init()
{LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动LCD_WriteCommand(0x01);//光标复位，清屏
}/*** @brief  在LCD1602指定位置上显示一个字符* @param  Line 行位置，范围：1~2* @param  Column 列位置，范围：1~16* @param  Char 要显示的字符* @retval 无*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{LCD_SetCursor(Line,Column);LCD_WriteData(Char);
}/*** @brief  在LCD1602指定位置开始显示所给字符串* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  String 要显示的字符串* @retval 无*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=0;String[i]!='\0';i++){LCD_WriteData(String[i]);}
}/*** @brief  返回值=X的Y次方*/
int LCD_Pow(int X,int Y)
{unsigned char i;int Result=1;for(i=0;i<Y;i++){Result*=X;}return Result;
}/*** @brief  在LCD1602指定位置开始显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：0~65535* @param  Length 要显示数字的长度，范围：1~5* @retval 无*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以有符号十进制显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：-32768~32767* @param  Length 要显示数字的长度，范围：1~5* @retval 无*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{unsigned char i;unsigned int Number1;LCD_SetCursor(Line,Column);if(Number>=0){LCD_WriteData('+');Number1=Number;}else{LCD_WriteData('-');Number1=-Number;}for(i=Length;i>0;i--){LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以十六进制显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：0~0xFFFF* @param  Length 要显示数字的长度，范围：1~4* @retval 无*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i,SingleNumber;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){SingleNumber=Number/LCD_Pow(16,i-1)%16;if(SingleNumber<10){LCD_WriteData(SingleNumber+'0');}else{LCD_WriteData(SingleNumber-10+'A');}}
}/*** @brief  在LCD1602指定位置开始以二进制显示所给数字* @param  Line 起始行位置，范围：1~2* @param  Column 起始列位置，范围：1~16* @param  Number 要显示的数字，范围：0~1111 1111 1111 1111* @param  Length 要显示数字的长度，范围：1~16* @retval 无*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');}
}

LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);#endif
