数字电路模拟程序系列题目分析与实践总结
一、前言
本阶段两次题目集围绕“数字电路模拟程序”展开迭代开发，是面向对象编程思想与工程实践能力的综合训练。题目从基础逻辑门模拟逐步扩展到复杂组合电路元件，知识点覆盖全面，难度梯度合理，有效检验了从理论到实践的转化能力。
（一）知识点覆盖
两次题目集贯穿了面向对象编程的核心知识点，形成完整的技术体系：
- 类的封装与继承：抽象基类
Component定义统一接口，AndGate、OrGate等9种元件通过继承实现差异化逻辑，体现多态特性。 - 集合框架应用：使用
HashMap存储元件、信号值和连接关系，LinkedList实现信号传播队列，ArrayList处理输入输出列表，充分发挥不同集合的特性。 - 设计原则实践：遵循单一职责原则，将输入解析、信号计算、结果输出拆分到不同方法，通过工厂模式优化元件创建逻辑，提升代码可维护性。
- 复杂逻辑处理：涉及正则表达式解析输入、信号传播的广度优先搜索、控制引脚与数据引脚的区分处理，以及无效状态的过滤机制。
- 边界情况应对：处理输入不全、信号无效、元件未就绪等异常场景，确保程序鲁棒性。
（二）题量与难度
- 题量分布：两次题目集均包含10+测试用例，覆盖基础功能、边界场景、复杂组合等多种情况。第一次题目集聚焦5种基础逻辑门，第二次新增三态门、译码器等4种复杂元件，测试用例数量和覆盖场景同步增加。
- 难度梯度：呈阶梯式上升趋势。第一次题目集重点考察类的设计与基础逻辑实现，难度较低；第二次题目集引入控制引脚、多输入多输出元件，涉及引脚编号规则、编码映射等复杂逻辑，对细节处理和规则理解要求更高，难度显著提升。
二、设计与分析
（一）课堂测验结果分析
课堂测验围绕数字电路基础概念与编程实现要点展开，测验结果反映出以下问题：
- 优势：对基础逻辑门（与、或、非等）的逻辑规则掌握扎实，能够正确实现单一元件的输入输出映射。
- 不足：
- 对复杂元件的引脚规则记忆模糊，尤其是译码器、数据分配器的控制引脚与数据引脚排序逻辑容易混淆。
- 对“无效状态”的判定标准理解不透彻，如三态门高阻态、译码器控制无效等场景的处理逻辑不清晰。
- 缺乏工程化思维，未考虑输入解析中的空格、格式异常等边缘情况。
（二）第一次题目集源码分析
第一次题目集实现与门、或门、非门、异或门、同或门的模拟，核心设计如下：
1. 类结构设计

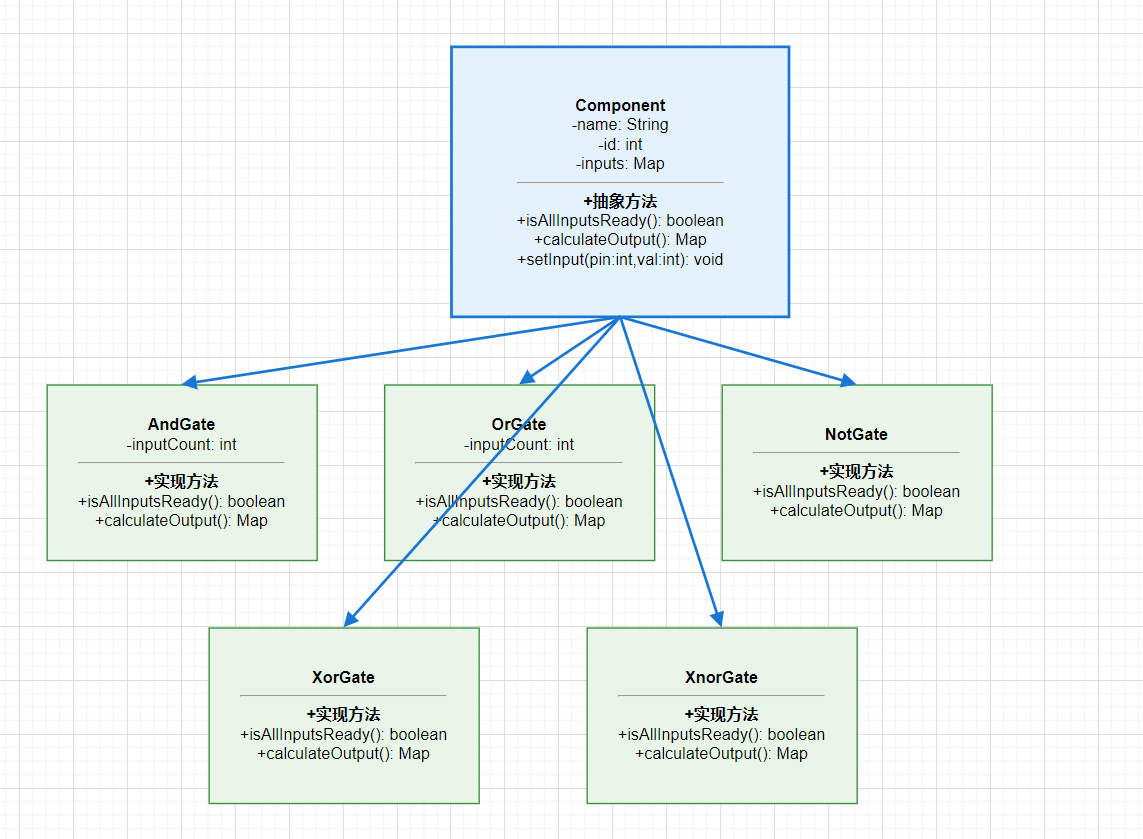

采用“抽象基类+具体实现类”的架构，类图如下：
[第一次题目集类图]
- 抽象基类
Component：定义name、id等公共属性，以及isAllInputsReady()、calculateOutput()等抽象方法，统一元件行为接口。 - 具体元件类：
AndGate、OrGate等类继承Component，重写抽象方法实现各自逻辑。例如AndGate通过遍历输入信号判断是否全为1，NotGate直接对输入信号取反。
2. 核心流程设计

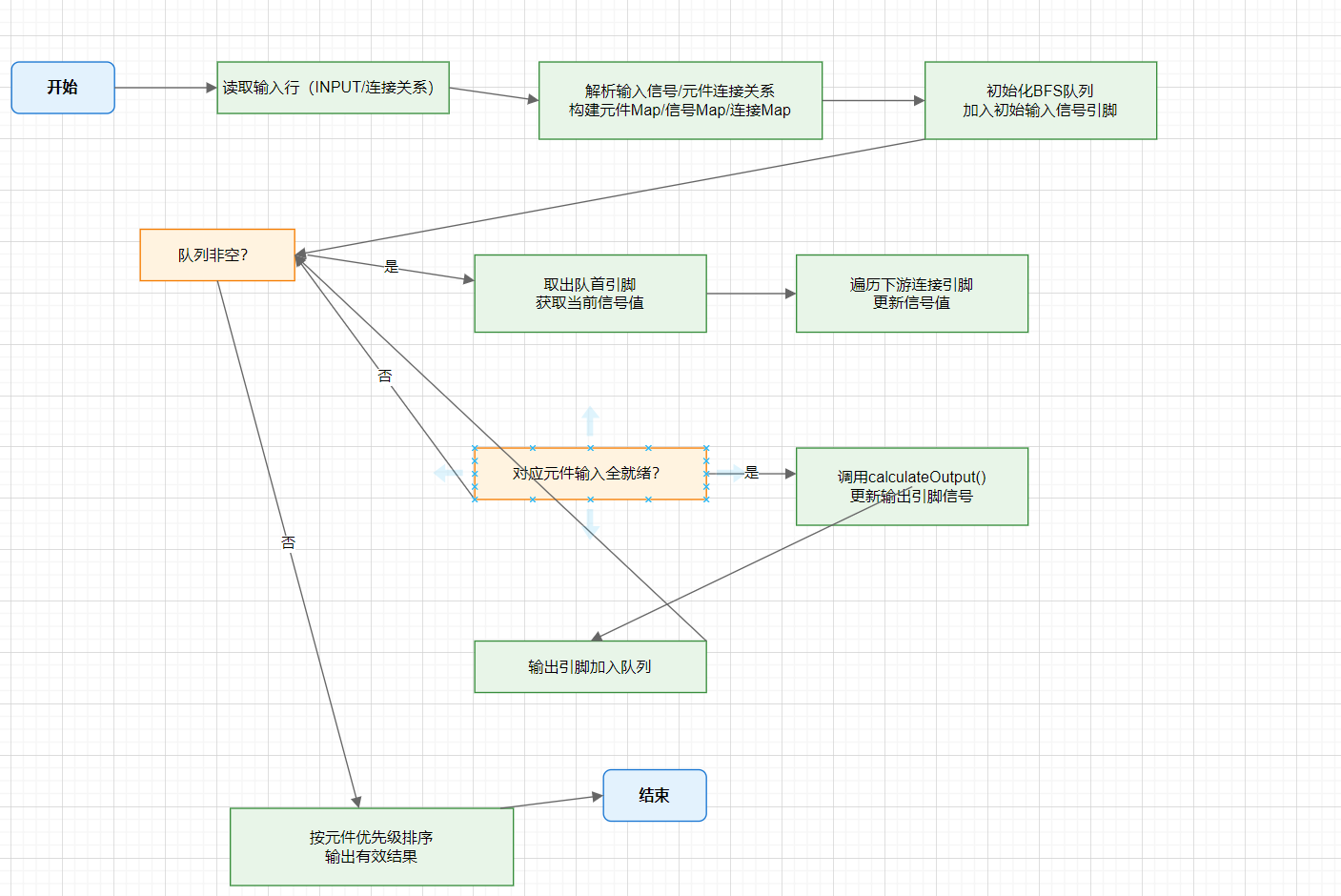

程序执行流程分为输入解析、信号计算、结果输出三大模块，流程图如下：
[第一次题目集流程图]
- 输入解析：通过正则表达式识别元件类型与编号，解析输入信号与连接关系，构建电路模型。
- 信号计算：采用广度优先搜索（BFS）算法，从初始输入信号出发，沿连接关系传播信号，当元件所有输入就绪时计算输出。
- 结果输出：按元件类型优先级排序，输出有效元件的输出信号，忽略未就绪或无效的元件。
3. 源码性能分析
使用SourceMonitor对第一次题目集源码进行分析，关键指标如下：
| 指标 | 数值 | 分析结论 |
|---|---|---|
| 代码行数 | 586行 | 代码量适中，逻辑紧凑 |
| 平均方法长度 | 18行 | 方法粒度合理，可读性强 |
| 类的平均复杂度 | 3.2 | 复杂度较低，易于维护 |
| 耦合度 | 低 | 类间依赖简单，符合封装原则 |
分析结论：第一次源码结构清晰，遵循面向对象设计原则，性能表现良好，能够高效处理基础逻辑门的模拟需求。但存在输入解析鲁棒性不足、元件创建逻辑冗余等问题。
（三）第二次题目集源码分析
第二次题目集在第一次基础上新增三态门、译码器、数据选择器、数据分配器，核心设计如下：
1. 类结构扩展

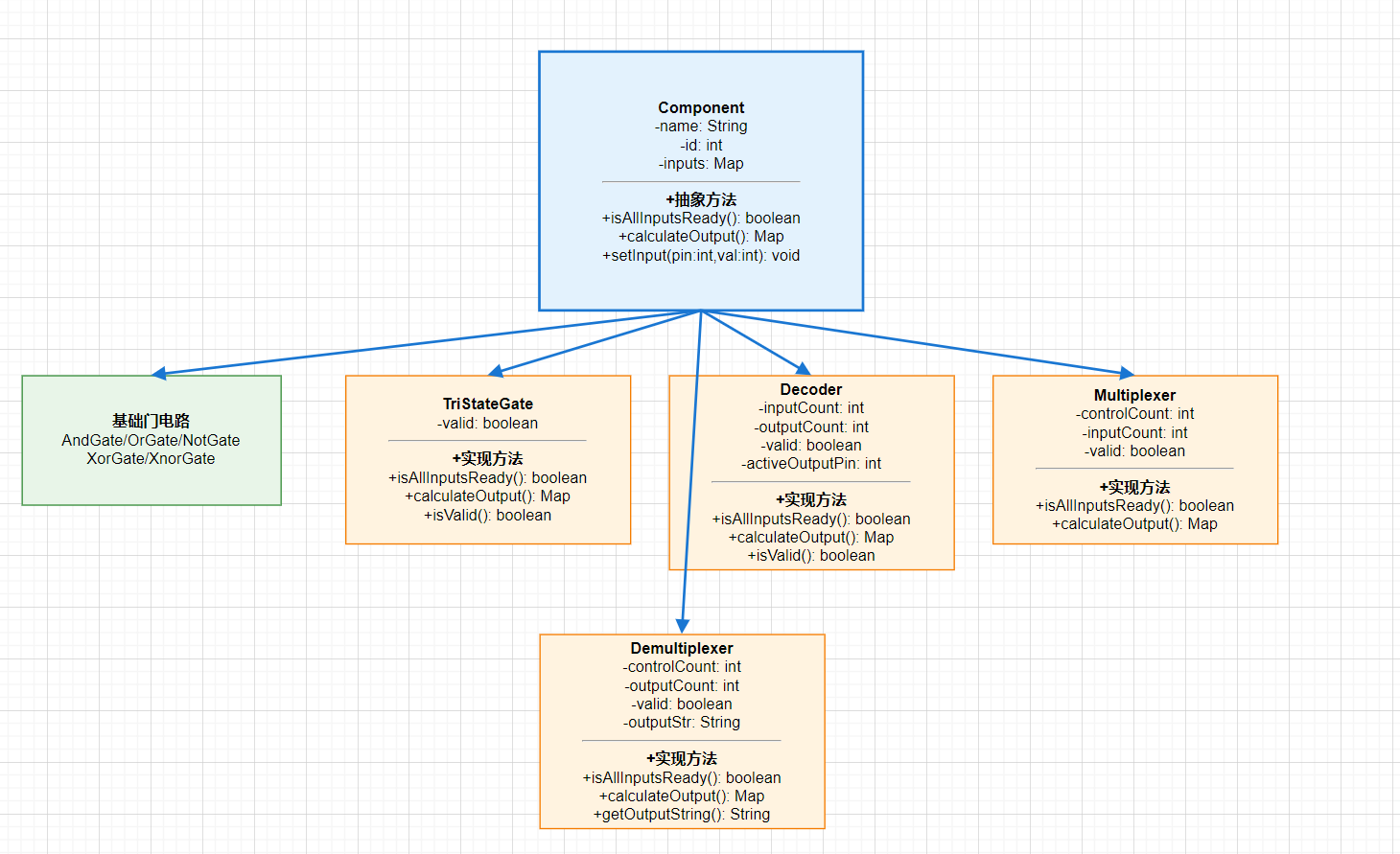

在原有类结构基础上新增4种元件类，类图如下：
[第二次题目集类图]
- 三态门（
TriStateGate）：新增控制引脚处理逻辑，区分导通与高阻态。 - 译码器（
Decoder）：处理3个控制引脚与n个输入引脚的组合逻辑，实现编码到输出引脚的映射。 - 数据选择器（
Multiplexer）：根据控制引脚选择对应输入信号输出，支持多控制端扩展。 - 数据分配器（
Demultiplexer）：将单一输入信号分配到指定输出引脚，其余输出为无效状态。
2. 核心改进设计
- 引脚规则优化：明确控制引脚、数据引脚、输出引脚的编号顺序，如译码器按“控制引脚（0-2）→输入引脚（3-n+2）→输出引脚（n+3-2ⁿ+n+2）”排序。
- 信号传播增强：在BFS算法中增加信号变化判断，避免重复传播无效信号，提升计算效率。
- 输出格式差异化：根据元件类型定制输出格式，如译码器输出激活引脚编号，数据分配器输出含无效状态的字符串。
3. 源码性能分析
SourceMonitor分析关键指标如下：
| 指标 | 数值 | 分析结论 |
|---|---|---|
| 代码行数 | 1248行 | 新增元件导致代码量翻倍，符合预期 |
| 平均方法长度 | 22行 | 复杂元件逻辑导致方法长度略有增加 |
| 类的平均复杂度 | 4.8 | 译码器、分配器逻辑复杂，复杂度上升 |
| 耦合度 | 中低 | 新增元件未增加类间依赖，扩展性良好 |
分析结论：第二次源码在保持原有架构一致性的基础上实现功能扩展，符合开闭原则。但复杂元件的逻辑处理增加了代码复杂度，部分模块存在优化空间。
三、采坑心得
在两次题目集的PTA提交过程中，累计提交次数达18次，经历多次测试用例失败与修复，以下是典型问题与解决心得：
（一）输入解析类问题
1. 问题描述
第一次提交时，测试用例2（异或门+同或门组合）无输出结果，排查发现输入解析时连接关系被覆盖。原代码中connections采用HashMap存储，当同一输出引脚对应多个输入引脚时，后解析的连接会覆盖前序连接。
2. 解决过程
- 定位问题：通过调试发现，
parseConnection方法中直接使用connections.put(outputPin, newInputPins)，导致同一输出引脚的多个连接无法共存。 - 修复方案：修改为“存在则合并，不存在则创建”的逻辑：
if (connections.containsKey(outputPin)) {connections.get(outputPin).addAll(newInputPins); } else {connections.put(outputPin, newInputPins); } - 测试验证：修复后测试用例2输出正确，输出
X1-0:1和Y1-0:1，提交后该测试点得分。
3. 心得
输入解析是程序运行的基础，需充分考虑输入格式的多样性。对于“一对多”的连接关系，应使用集合合并而非覆盖，避免数据丢失。同时，正则表达式解析元件名时需严格匹配格式，防止因编号位数、括号空格等细节问题导致元件创建失败。
（二）元件逻辑类问题
1. 问题描述
第二次题目集测试用例8（译码器）始终输出错误，该用例输入为INPUT: A-0 B-0 C-1 D-0 E-0，预期输出M(2)1:0，但实际无输出。
2. 解决过程
- 初步排查：检查译码器
isAllInputsReady方法，发现输入引脚判断逻辑错误，原代码中输入引脚从4开始，而题目规定译码器输入引脚从3开始。 - 深入分析：译码器控制条件理解偏差，题目要求“S1=1且S2+S3=0”，原代码误判为数值相加为0，实际应为S2=0且S3=0。
- 修复方案：
// 修正输入引脚判断 for (int i = 0; i < inputCount; i++) {if (!inputs.containsKey(3 + i)) return false; } // 修正控制条件判断 if (S1 != 1 || S2 != 0 || S3 != 0) {// 无效状态处理 } - 测试验证：修复后译码器能正确识别输入引脚和控制条件，测试用例8输出符合预期。
3. 心得
复杂元件的逻辑实现需严格遵循题目规则，尤其是引脚编号和控制条件等细节。在实现前应绘制元件引脚分布图，明确各引脚的功能和编号范围；实现后通过单步调试验证逻辑流向，确保每个判断条件和计算过程符合预期。
（三）信号传播类问题
1. 问题描述
第二次题目集测试用例9（数据选择器）输出错误，输入为INPUT: A-1 B-0 C-0，预期输出Z(1)1-3:1，但实际输出为空。
2. 解决过程
- 定位问题：数据选择器控制编码计算逻辑错误，原代码采用高位在前的计算方式，而题目要求低位在前（控制引脚0为最低位）。
- 修复方案：将编码计算逻辑从
code = code * 2 + bit改为code |= (bit << i)：int code = 0; for (int i = 0; i < controlCount; i++) {int bit = inputs.get(i);code |= (bit << i); } - 连锁修复：同步修正数据分配器的编码计算逻辑，确保控制引脚与输出引脚的映射关系正确。
3. 心得
信号传播是数字电路模拟的核心，需保证信号在元件间的传递顺序和逻辑正确性。对于依赖控制编码的元件，应明确编码的计算规则（高位在前/低位在前），并通过测试用例验证不同控制组合下的输出结果。同时，信号传播队列需处理无效信号和重复信号，避免程序陷入死循环或计算冗余。
（四）输出格式类问题
1. 问题描述
第二次题目集测试用例10（数据分配器）输出格式错误，预期输出F(3)1:-1------，实际输出F(3)1:1------，无效状态未正确显示。
2. 解决过程
- 定位问题：数据分配器输出字符串生成逻辑错误，未正确区分有效输出和无效输出，所有未选中引脚均输出“-”，但选中引脚输出正确信号。
- 修复方案：在
calculateOutput方法中，明确选中引脚输出输入信号，其余引脚输出“-”：if (i == code) {result.put(outputPin, inputSignal);sb.append(inputSignal); } else {result.put(outputPin, "invalid");sb.append("-"); } - 测试验证：修复后输出格式符合要求，测试用例10得分。
3. 心得
输出格式的规范性直接影响测试结果判定，需严格按照题目要求设计输出逻辑。对于不同类型的元件，应定制差异化的输出格式：基础逻辑门输出“引脚名:信号值”，译码器输出“元件名:激活引脚号”，数据分配器输出含无效状态的字符串。同时，输出排序需遵循“与门→或门→非门→异或门→同或门→三态门→译码器→数据选择器→数据分配器”的顺序，同类元件按编号升序排列。
四、改进建议
（一）代码结构优化
- 引入工厂模式优化元件创建：当前
createComponent方法中包含大量正则匹配和元件创建逻辑，可提取为独立的ComponentFactory类，统一负责元件创建，降低DigitalCircuitSimulator类的职责复杂度。 - 拆分复杂方法：
calculateOutputs方法包含信号传播、元件状态判断、输出计算等多个功能，可拆分为propagateSignal、checkComponentReady等子方法，提升代码可读性和可维护性。 - 使用枚举类管理元件类型：定义
ComponentEnum枚举类，包含元件类型、优先级、标识符等信息，替代当前的字符串判断，减少硬编码错误。
（二）性能优化
- 信号传播算法优化：当前BFS算法会遍历所有连接引脚，可引入“信号变化触发”机制，仅当引脚信号发生变化时才传播，减少无效计算。
- 集合查询优化：使用
HashMap存储元件时，可结合元件类型维护分类列表（如andGates、orGates），避免输出排序时的类型判断和过滤，提升输出效率。 - 正则表达式缓存：输入解析中使用的正则表达式可预编译为
Pattern对象并缓存，避免重复编译，提升解析速度。
（三）功能扩展性优化
- 支持更多元件类型：预留时序电路元件（如D触发器、JK触发器）的扩展接口，通过继承
Component类即可实现新元件的添加，符合开闭原则。 - 增加异常输入检测：当前程序假设输入合法，可新增输入验证模块，检测引脚编号重复、连接关系无效等异常，输出友好的错误提示。
- 支持子电路封装：设计
SubCircuit类，允许将一组元件封装为子电路，通过输入输出引脚与主电路连接，提升复杂电路的建模效率。
（四）代码可读性优化
- 完善注释文档：为每个类、方法添加Javadoc注释，说明功能、参数、返回值和异常情况；对复杂逻辑（如编码计算、控制条件判断）添加行内注释，解释设计思路。
- 规范变量命名：将
signalValues改为pinSignalMap、connections改为signalRoutingMap，使变量名更具描述性，降低代码理解成本。 - 提取魔法值：将引脚编号偏移量（如译码器输出引脚起始编号6）、元件标识符（如“A”代表与门）等魔法值提取为常量，提升代码可维护性。
五、总结
（一）学习收获
- 技术能力提升：通过两次题目集的开发，深入掌握了面向对象编程的继承、多态特性，熟练运用集合框架和正则表达式，学会了使用广度优先搜索等算法处理复杂逻辑。同时，对数字电路的组成原理和工作机制有了更直观的理解，实现了理论知识与编程实践的深度融合。
- 工程实践能力提升：在解决实际问题的过程中，学会了分析需求、设计架构、排查错误、优化性能，培养了严谨的逻辑思维和工程化思维。尤其是在处理边界情况和无效状态时，深刻体会到鲁棒性设计对程序的重要性。
- 问题解决能力提升：面对多次测试用例失败，学会了通过调试定位问题、查阅资料寻找解决方案、编写测试用例验证修复效果，形成了“发现问题-分析问题-解决问题-验证效果”的完整流程。
（二）不足与改进方向
- 细节处理不够严谨：在引脚编号、控制条件等细节上多次出现错误，反映出对题目规则的理解不够细致。后续应养成“逐字阅读题目-绘制逻辑图-标注关键信息”的习惯，避免因粗心导致的错误。
- 代码复用性有待提升：当前代码中存在部分重复逻辑（如输入引脚判断、编码计算），未充分提取公共方法。后续应加强设计模式的学习与应用，提升代码的复用性和可扩展性。
- 性能优化意识不足：在实现功能时优先考虑正确性，忽略了性能优化。后续应学习算法复杂度分析方法，在保证功能正确的基础上，优化关键路径的性能。
（三）总结展望
